Old School ljudbygge!


Bygget består av följande produkter:
Huvudenhet: Kenwood KDC-M907
Ljudprocessor: Alpine ERA-G320
Kondensator: DLS 1Farad (subs)
Slutsteg Front/rear: Rockford Fosgate Punch 200a4
Slutsteg baslådan: Rockford Fosgate Power 500a2
Front högtalare: JBL GTO 6429
Rear/mids högtalare: Infinity Kappa 693.9i
Basar: 2st Kenwood 12"


Powerdistribution
Avsäkring 30cm från batteriet.

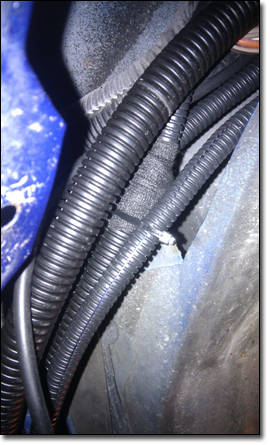

Alla kablar dras i flexislang, samt märks och stripas
För bästa skydd och snyggast montering.

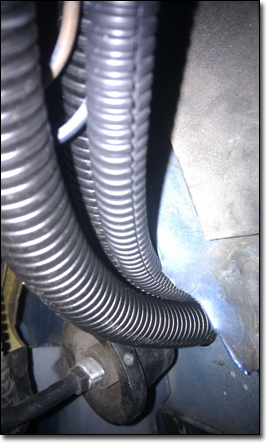

Kabelgenomföring, tätad med silicon för att behålla
Väderskydd och slippa skadade slangar och kablar.

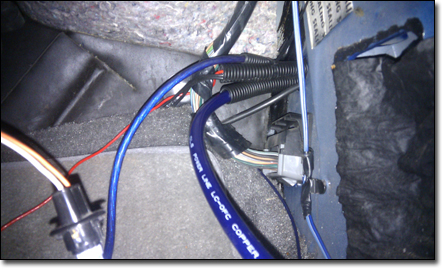

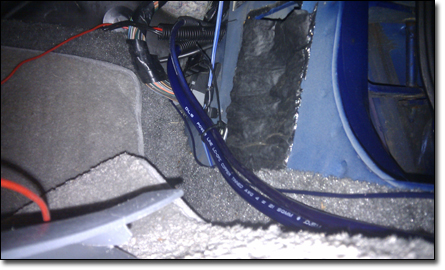

Kablar på insidan, flexislang gör det hela snyggt och prydligt.


Kablarna stripade och monterade.
(dock 2st 21mm kablar nu, hade ingen bild på dom
men dom är dragna exakt lika.)

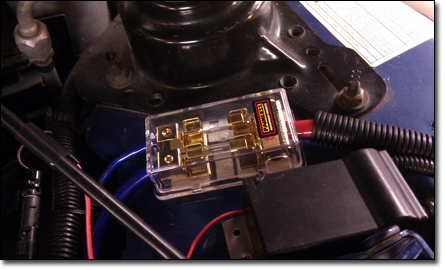

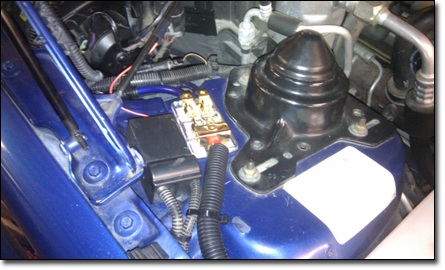

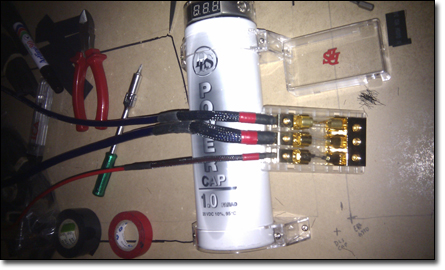

Locket monterat på säkringarna. (Dubbla 80AMPs)


2 * 21mm strömkablar :-)

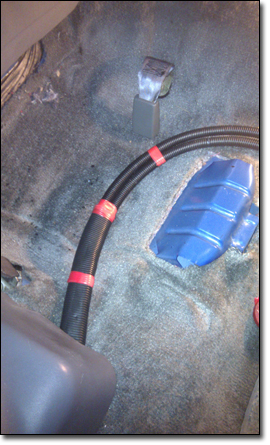

Märka med röd tejp = Hot at all times.



Signalkablar

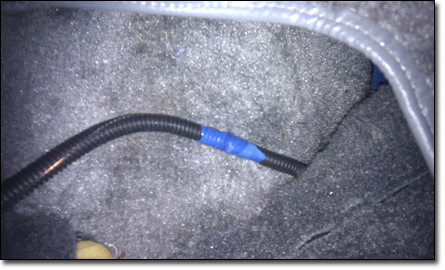

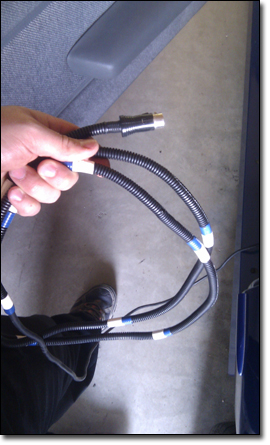

RCA Kablar genom flexislang samt märkt med blå tejp


RCA från huvudenhet till SoundField Processorn

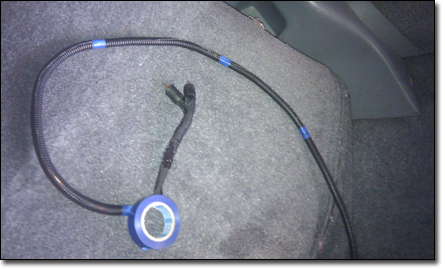

Kontrollkabeln från ERA-G320 ljudprocessorn.
Märks med blå och vit tejp.

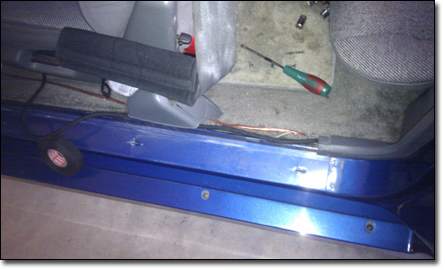

Alla signalkablar går på förarsidan
Strömkablarna dras på passagerarsidan för att undvika störningar

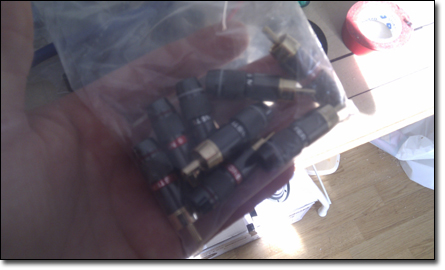

RCA kontakter, Monster Cables


Egenlödda signalkablar

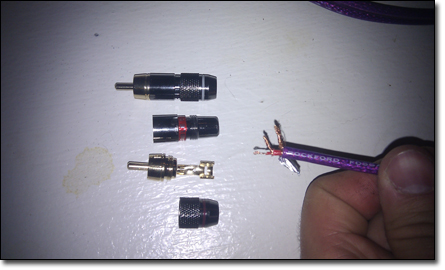

Rockford Fosgate Purple 3 shielded RCA signalkabel.
Kabeln löds för att bli directional ->

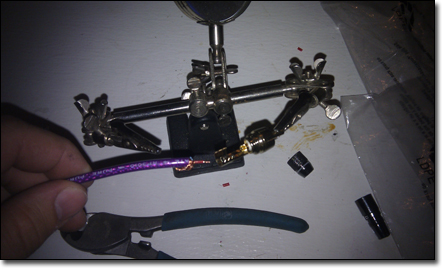

Lödning pågår!

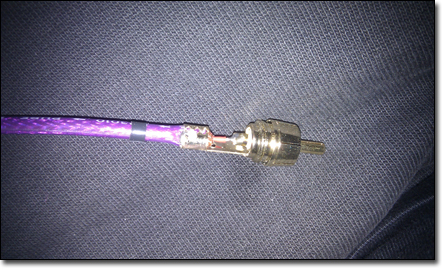

Lödning klar.

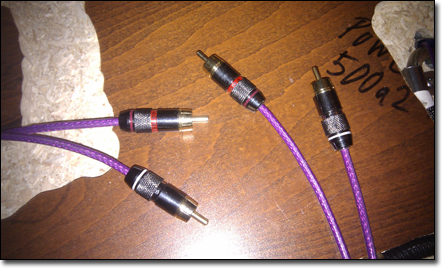

1st Signalkabel klar, bara 4 kablar till då :-)

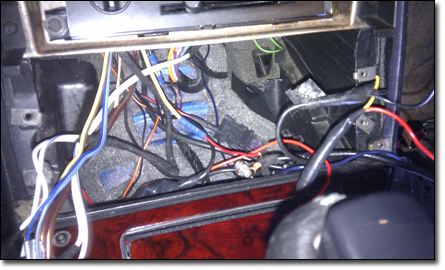

Ström/Signal Huvudenhet
Kenwood KDC-M907

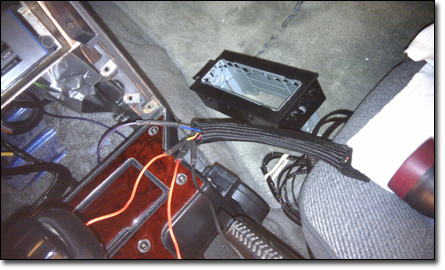

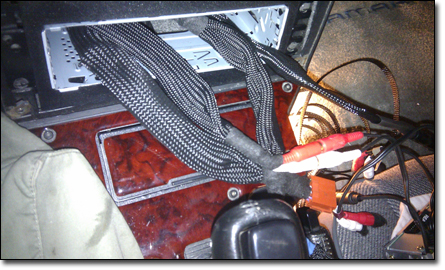

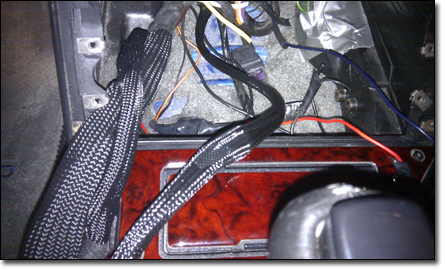

Uppsnyggning av kablage

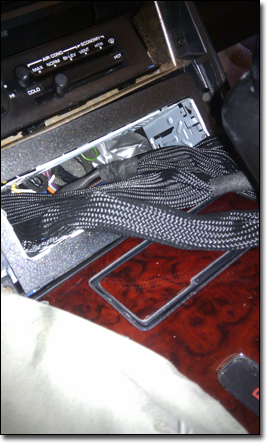

Blir för jäkla snyggt med kabelstrumpa


Ordning och reda är A och O


Närmar sig färdigställande.


Skönt, Bara uppmärkningen kvar sedan klart.

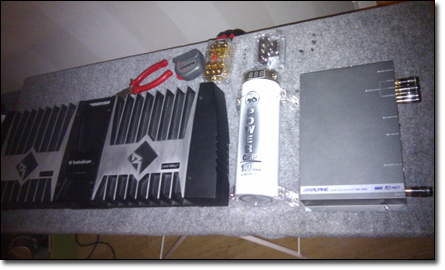

Amprack (Old School)

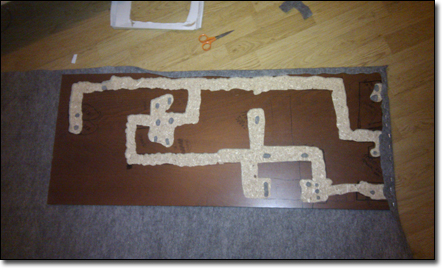

22mm spånskiva, fräst ur för strömkablar samt signalkablar.


"Uppskissning"

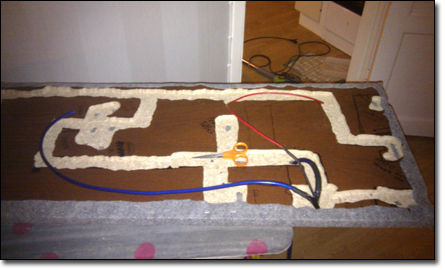

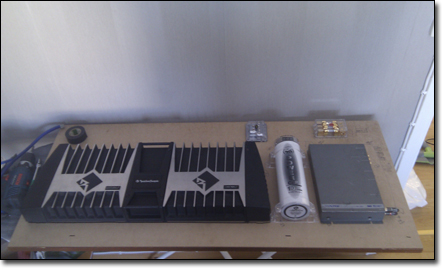

Strömkablar testmonteras


Inklätt och fint, montering påbörjas.


Kablar börjas dras, allt kommer kläs i kabelstrumpa
Samt märkas upp så man skiljer på +, - och signalkablar.


Montering fortgår

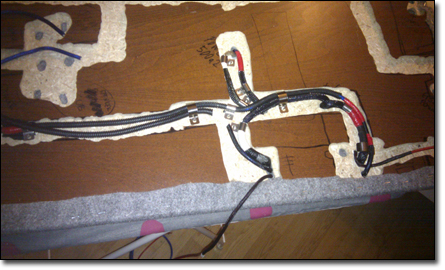

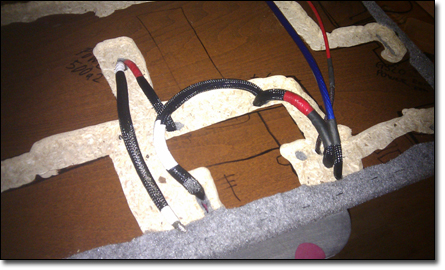

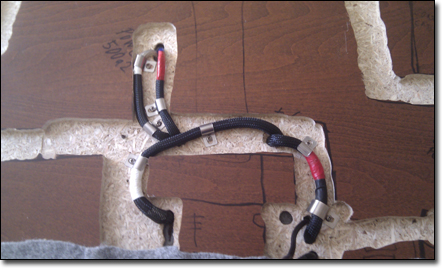

Kablar monterade och märkta (kommer fästas)


Fästa och märkta, Röd = + och Vit = -

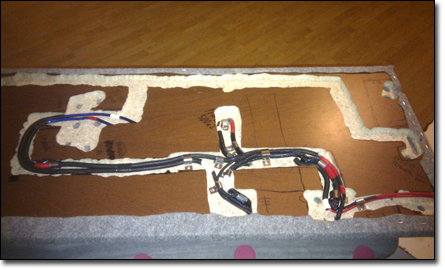

Mer kablar monterade


Strömkablar dragna till båda stegen

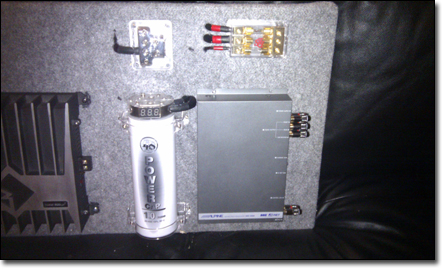

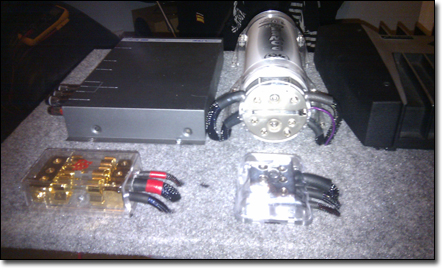

Jord samt + matning för Ampracken klara

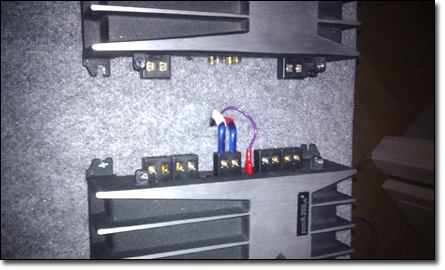

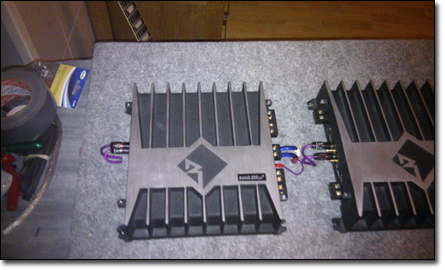

Remote samt Strömkablar monterade på
Punch 200a4 steget.

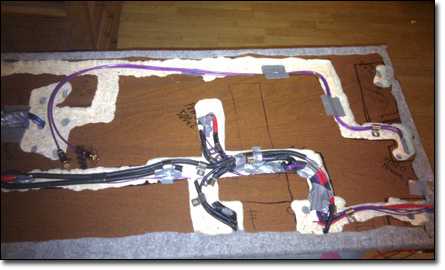

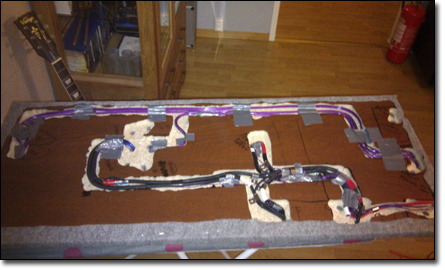

Signalkablar börjar dras, i egen "kanal" under skivan för att minimera risken för störningar

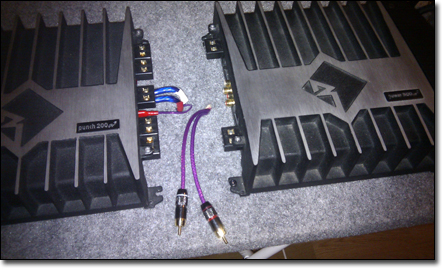

Signalkabel till Power 500a2 steget framdraget.

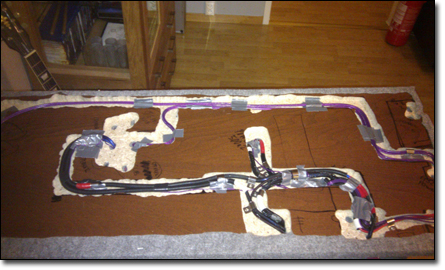

Mera signalkabel på plats.


Punch 200a4 steget har fått signalkabel till FRONT


Punch 200a4 steget har fått signalkabel till REAR

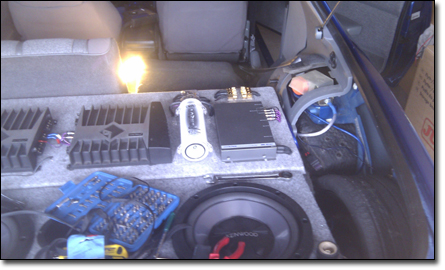

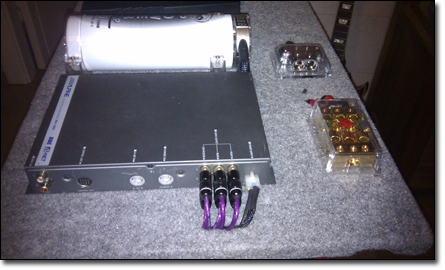

RCA, FRONT, REAR, SUB kopplat till Ljudprocessorn Montering i bagaget påbörjat.


Mycke kabeldragning och montering på G.


Närmar sig provspelning nu :-)


Ordning och reda A och O någon? ;-)

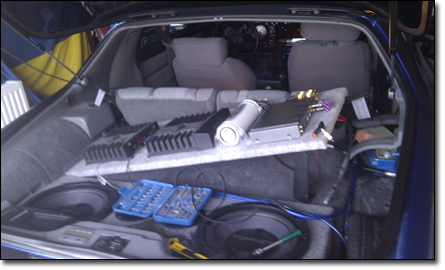

Mycke saker i skuffen...

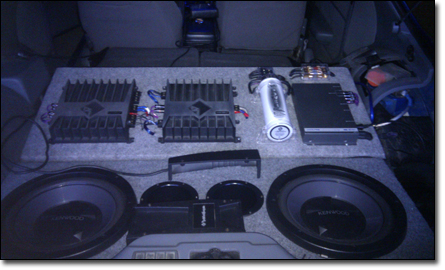

Strömkablar, RCA, högtalarkablar etc. kopplat
Provspelning sker innan fast montering.



Färdiga Bygget!

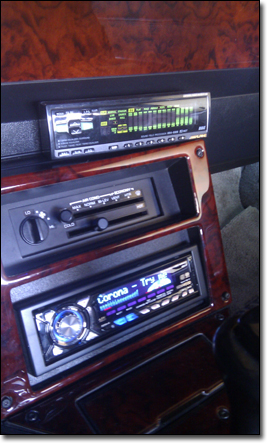

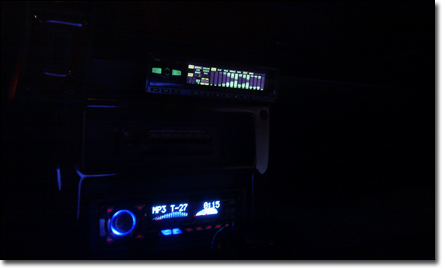

Alpine ERA-G320 (övre) och Kenwood KDC-M907


Alpine ERA-G320 (övre) och Kenwood KDC-M907

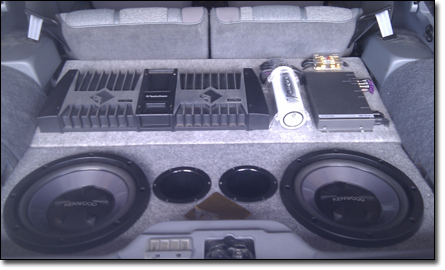

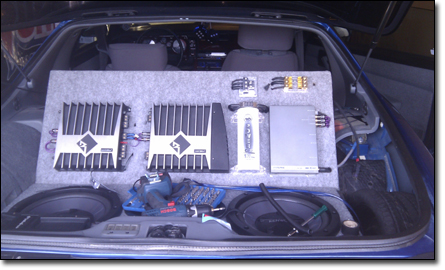

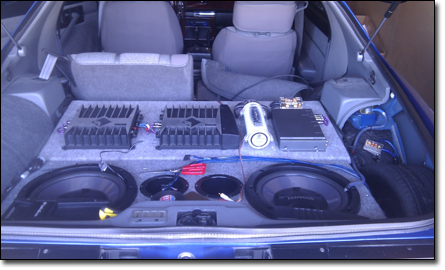

Ampracken i Camaron, Ganska så nice :-)
Helnöjd med ljudet, sjukt klart och fint, samt ENORMT med tryck finns.
