Old School ljudbygge! UPDATE


Bygget består av följande produkter:
Huvudenhet: Kenwood KDC-M907
Ljudprocessor: Alpine ERA-G320
Kondensator: DLS 1Farad (subs)
Slutsteg Front/rear: Rockford Fosgate Punch 200a4
Slutsteg Front 2way: Rockford Fosgate Punch 150a2
Slutsteg baslådan: Rockford Fosgate Power 500a2
Front Fullrange: JBL GTO 6429
Front Midrange: Rockford Fosgate FNQ1614 (6,5" med 2" Diskanter)
Rear/mids högtalare: Infinity Kappa 693.9i
Basar: 2st Kenwood 12"


Powerdistribution

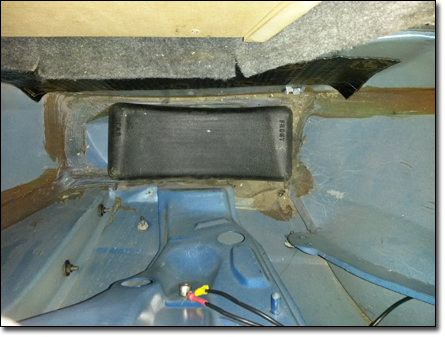

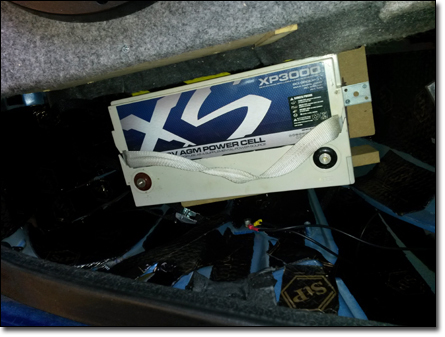

Reservhjulsbaljan kommer att få bli hem till det nya XS-Power 3000 Batteriet.

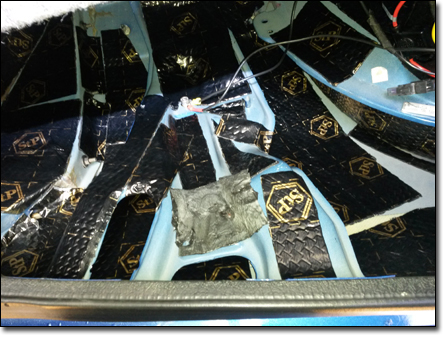

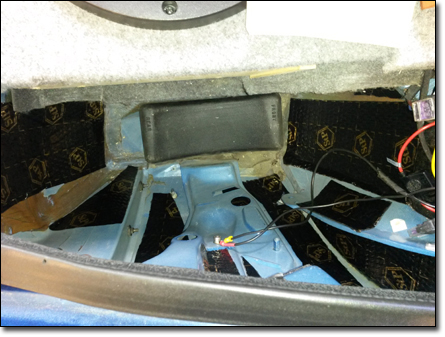

Började med att ljudisolera all plåt med SPL Black Gold mattor.


Nu är det riktigt tight i plåten, ingen svikt eller ihålighet när man knackar på den.


Testmonterar batteriet, Botten byggs av 22mm MDF för stadighet och hållfasthet.


Minuskabeln från bältesrullens bult till batteriet (50mm2 kabel)
Kabeln motsvarar 70mm av vanliga kablar.

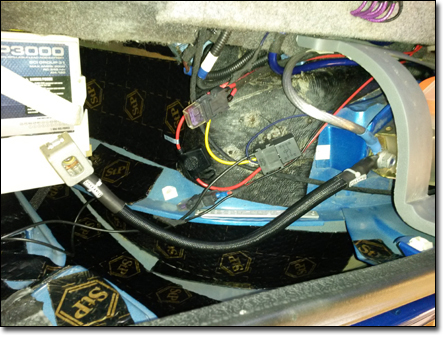

Här kommer remote-relä att monteras med inlödd diod samt säkringar till fläktar etc.

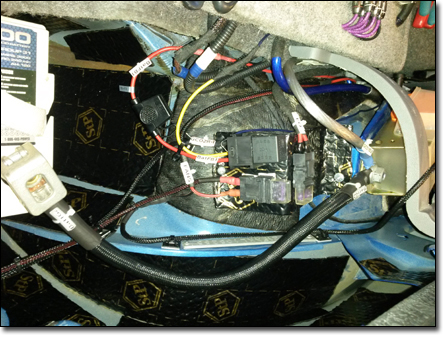

Uppfräschat och fastskruvat.

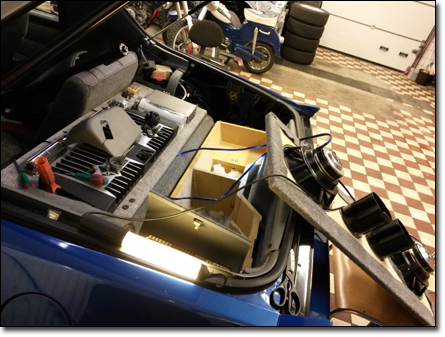

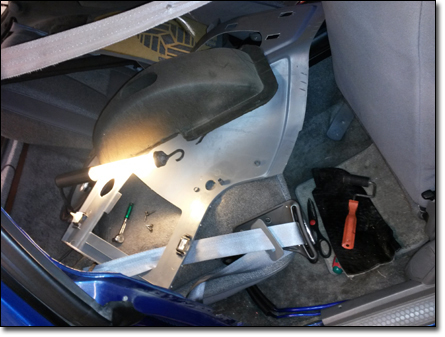

Lite inredning lös, ljudisolerar väggar golv och tak med SPL Black Gold.


More ljudisolering på förarsidan i hjulhuset.

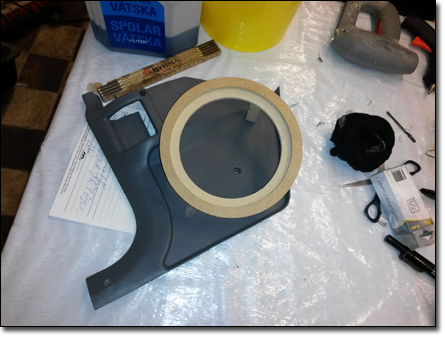

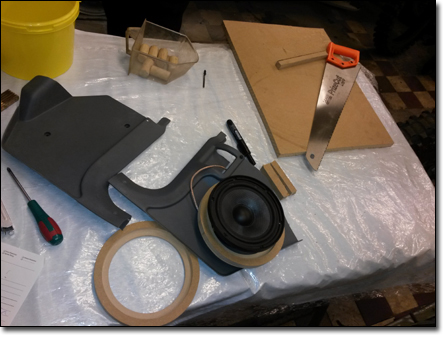

Uppmallning av kickpaneler.


Panel nummer 2.


Finns risk att det blir sjukt bra!

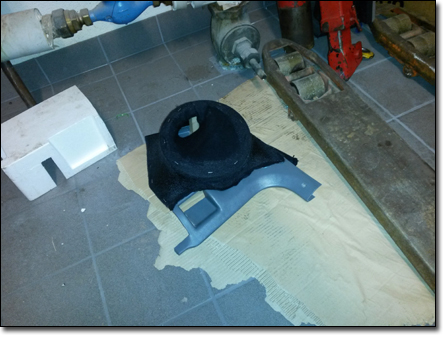

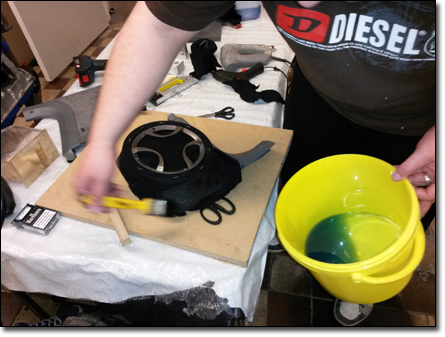

Plastning pågår (Tack Henke, Angelica och Ronny!)


200A * 2 = Power


Förarsidan får sig lite jobb.

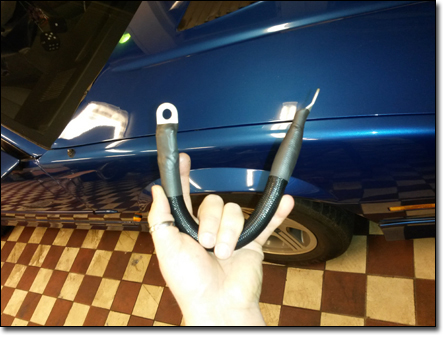

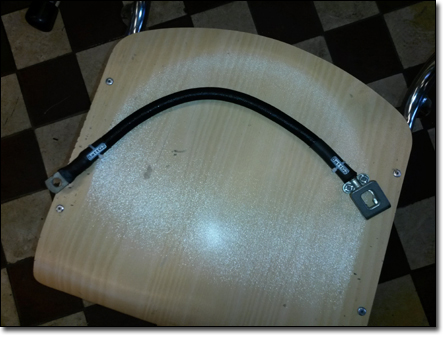

50mm2 till avsäkringen bak (30cm lång)

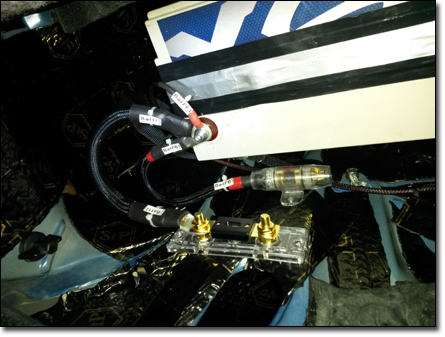

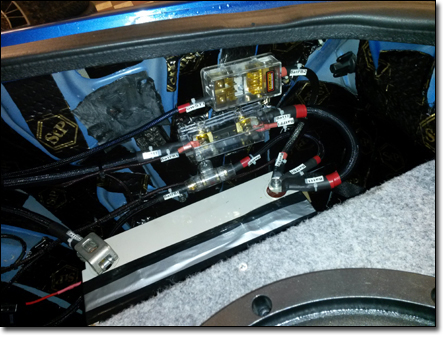

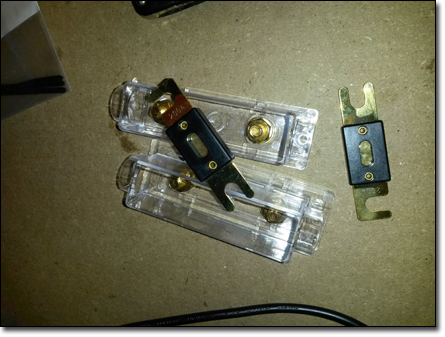

Monterat säkringshållaren samt kablarna. (uppmäkt med dymo samt stripes)


5meter 50mm2 (motsvara 70mm2).


Slipning pågår.

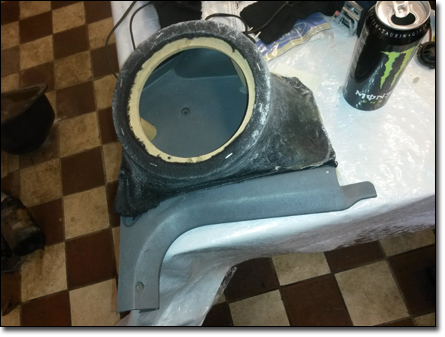

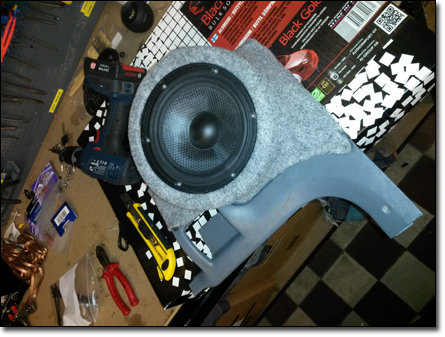

Klädd och redo för montering. 6,5" Rockford Fosgate FNQ1416.

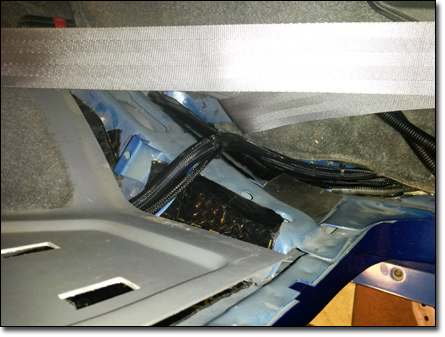

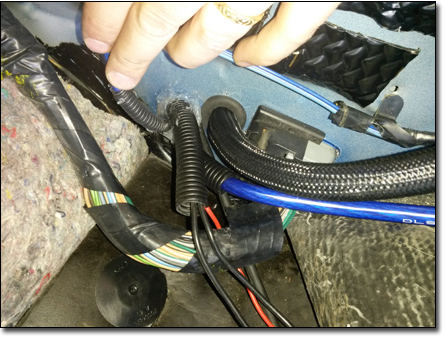

Kabeldragning, 50mm2 Mainpower, 10mm2 till stereon, 4mm2 remote samt
6mm2 jord till tillslag av fläktarna till kylningen av slutstegen.

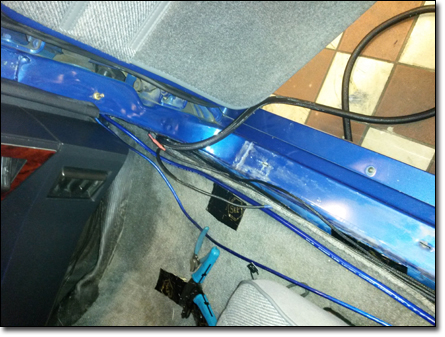

Närmar sig motorutrymmet nu med huvudkabeln.

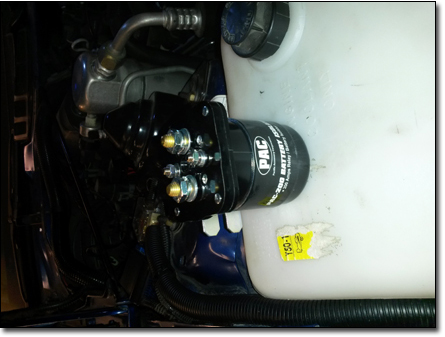

PAC200 - 200A relä för att isolera batterierna när bilen är av.


Tätat hål för kablaget. Ljudisolering sker även här.

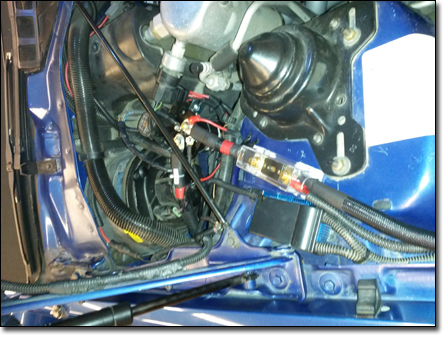

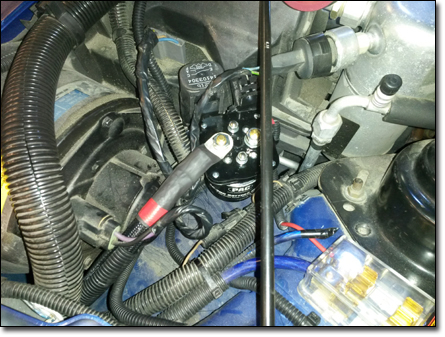

Första kabeln ansluten till PAC200 separatorn.


Andra kabeln från främre batteriet kopplat via en 200A ANL säkring.

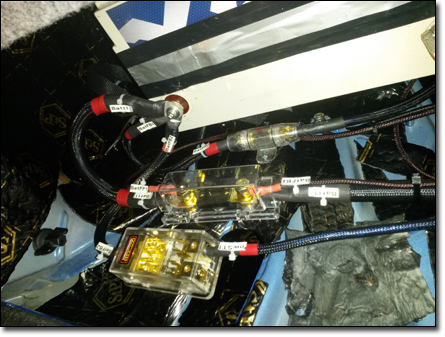

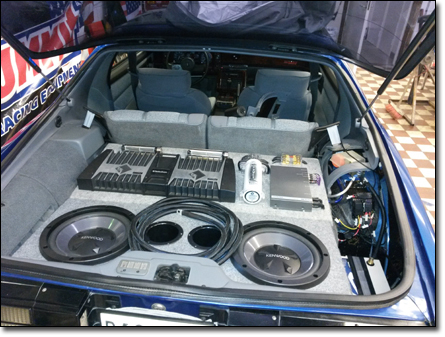

Mer kablage kopplat till bakre batteriet, All stereoutrustning kommer gå från
bakre batteriet så det främre alltid är fullt.


Löder lite kabel för anslutning av terminaler m.m


Delningsfilter 1 monterat till diskant och 6,5tummarn.

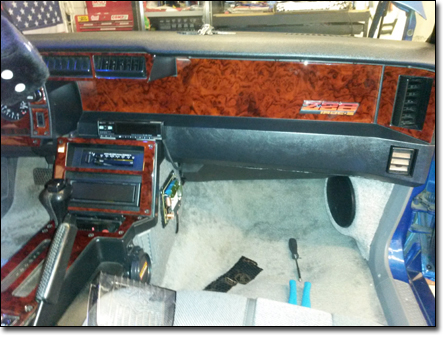

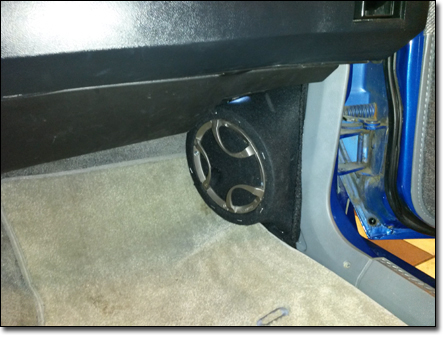

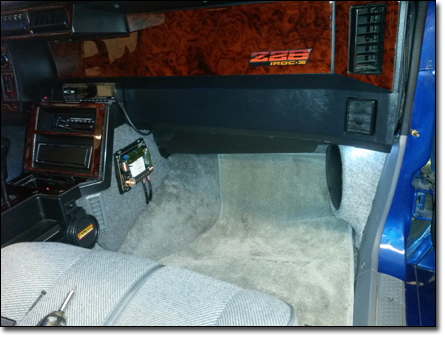

Kickpanel monterad och kablage draget.

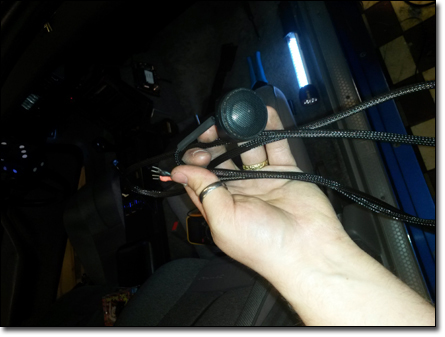

Diskanten till passagerarsidan lödd, strumpad och krympslangad.


Diskanten kopplad på delningsfiltret.


Börjar likna något nu!

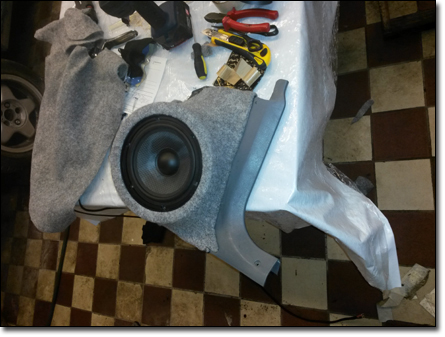

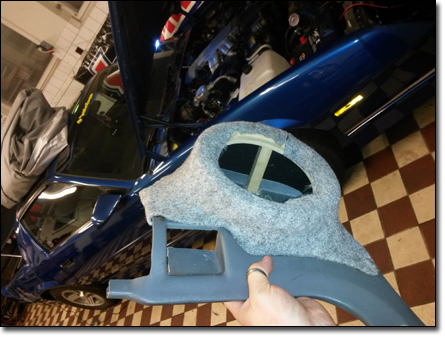

Förarsidan klädd och redo för montering.


Snart färdigställt i batteribaljan med.


Högtalare monterad Rockford Fosgate FNQ1614 (förarsidan)

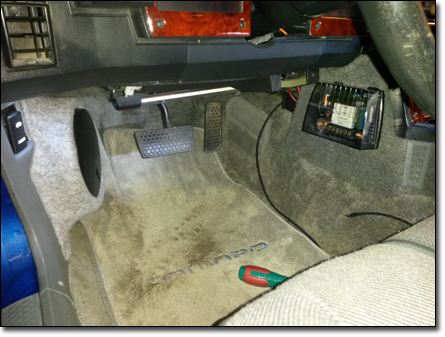

Delningsfiltret för förarsidan monterat samt kablage till 6,5tummaren

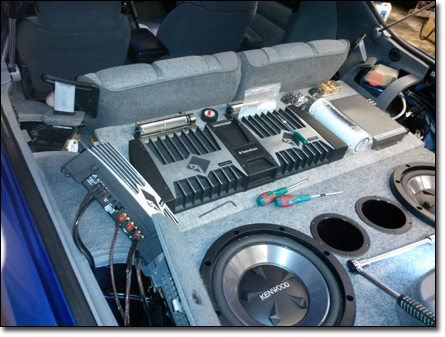

Steg nummer 3 monterat till 6,5tummarna.

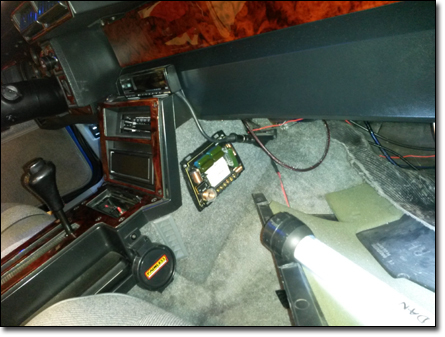

Steget och cd-växlaren gömdes i facket till vänster.

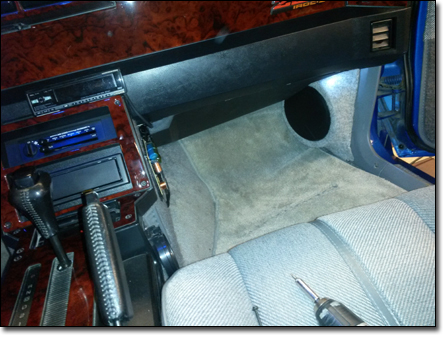

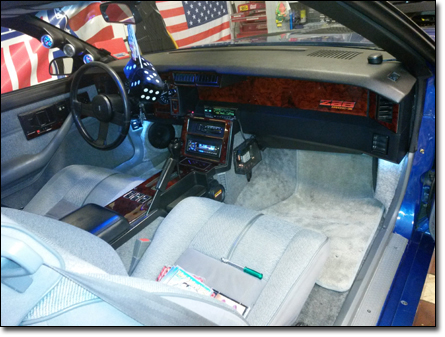

Klart! Sjukt trevligt ljud och ljudbild.
