Installation av fläkt switchar (för manuell start) |
|

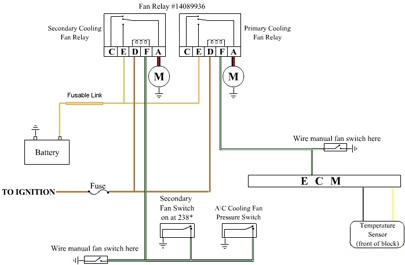

Kopplingsschema för installation

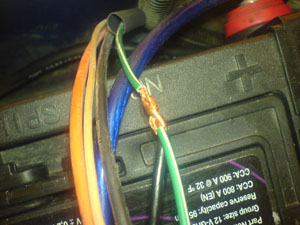

Fläktrelä 1, löder in en extra jordkabel.

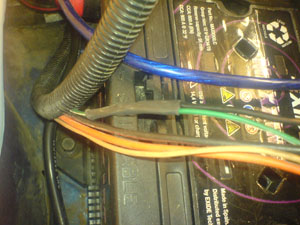

Krympslang över för bättre skydd.

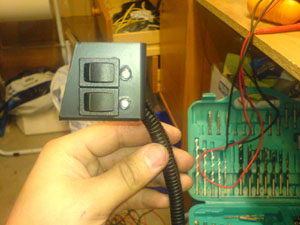

Min lilla egentillverkade panel. Blev ganska nöjd.

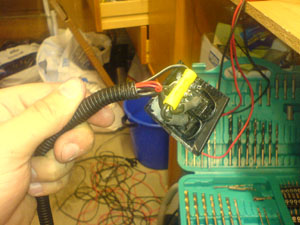

Baksidan.

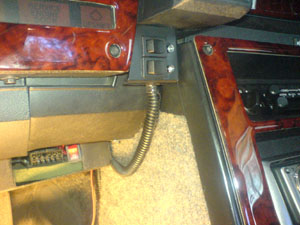

Monterad. installerade 2 dioder med för att se när dom är i bruk Även om switchen är i OFF läget och fläkten startar pga uppnådd temp så startar dioden. Ganska bra att se när fläktarna är i bruk. Provade funktionen, tempen gick aldrig över 92 grader när jag stog på tomgång ute i solen, Perfekt :)
|
|
